Kā regulēt zāģa vadotni – instrukcijas un padomi

Pareiza zāģa vadotnes regulēšana ir galvenais faktors, kas nodrošina stabilu, precīzu un vienmērīgu lentzāģa iekārtas griezumu. Šajā rakstā ir sniegtas detalizētas instrukcijas par zāģa vadotnes regulēšanu LT40 iekārtu modeļiem, kas ražoti, sākot no 2021. gada, kā arī padomi par apkopi un biežāk sastopamo problēmu novēršanu. Izlasiet šo rokasgrāmatu, lai optimizētu sava gatera darbību!

Zāģa vadotnes galvenā funkcija ir stabilizēt zāģa asmeni griešanas laikā. Griezējgalvas konstrukcijā ir viens nekustīgi nostiprināts zāģa rullītis un otrs rullītis, kas piestiprināts pie kustīgas vadotnes, kas ļauj šo rullīti pietuvināt baļķim vai attālināt no tā. Tas ļauj operatoram pielāgot attālumu starp zāģa rullīšiem atkarībā no apstrādājamā materiāla platuma.

Ir svarīgi, lai griešanas laikā vadotnes rullītis atrastos pēc iespējas tuvāk baļķim, optimāli 5-10 cm attālumā. Rullīša pozīciju operators var regulēt no vadības paneļa, izmantojot slēdzi.

Jaunais zāģa vadotnes tips tiek izmantots arī LT40WIDE un LT70 iekārtās (gan standarta, gan platās griezējgalvas versijās). Atjauninātajai zāģa vadotnes versijai ir pastiprināta konstrukcija un vienkāršota regulēšana.

Galvenās izmaiņas konstrukcijā:

• Pastiprināta pamatne vadotnes piestiprināšanai pie griezējgalvas
• Vadotne ir izvietota uz kvadrātveida stieņa
• Viegli pieejamas regulēšanas skrūves
• Vertikāli uzstādīts elektromotors
• Horizontāli uzstādīti vadotnes veltņi

Jaunās konstrukcijas priekšrocība ir vienkāršota regulēšana. Tagad operatoram ir vieglāk piekļūt horizontālās un vertikālās regulēšanas skrūvēm.

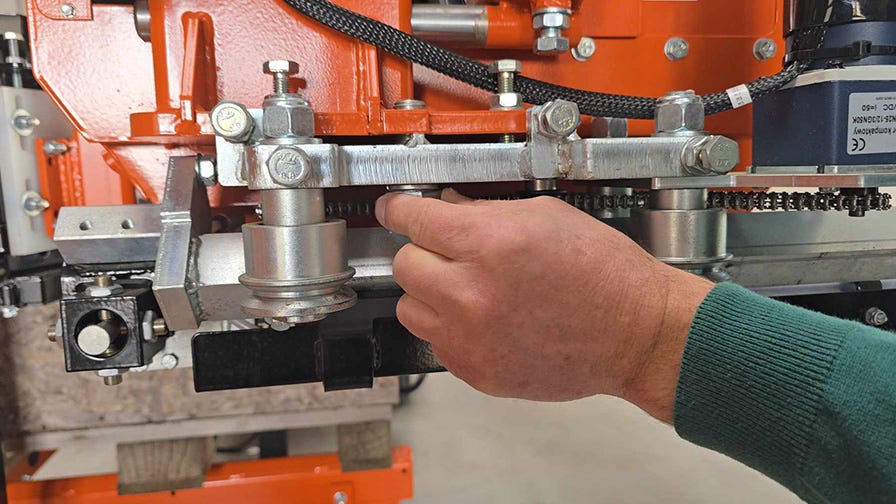

Pirms regulēšanas sākšanas atbrīvojiet fiksācijas skrūvi, kas piestiprina vadotni pie griezējgalvas. Pēc iestatīšanas pabeigšanas skrūve atkal jāpievelk.

Svarīgi! Vadotnei abās plaknēs ir jāpārvietojas paralēli zāģa asmenim. Pretējā gadījumā var rasties problēmas ar griešanas precizitāti, priekšlaicīgu virzošo rullīšu nodilumu un paātrinātu asmeņa nodilumu. 

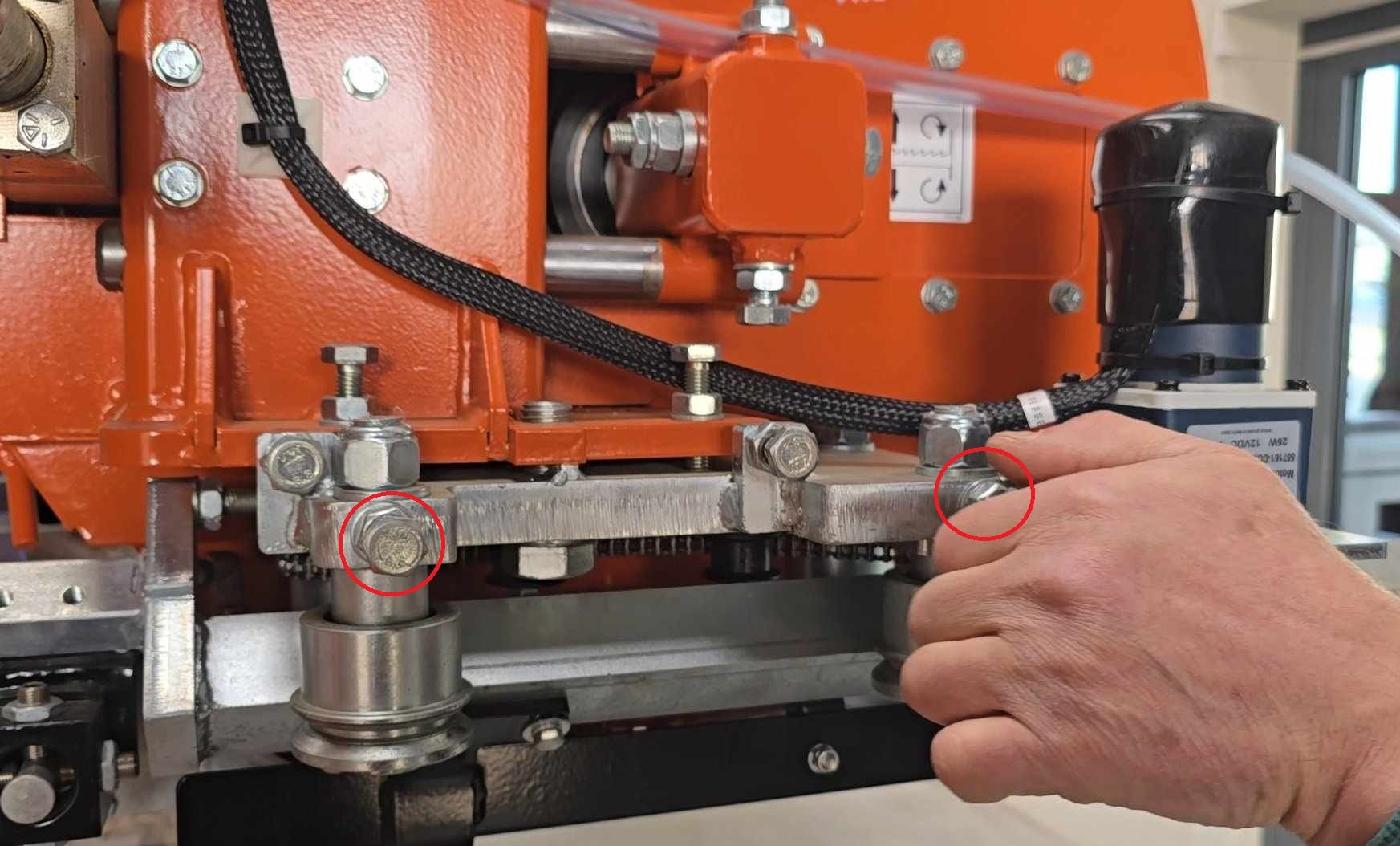

1. Atbrīvojiet virzošos rullīšus

Pirms regulēt vadotni, atbrīvojiet zāģa vadotnes rullīšus, lai tie nesaspiestu asmeni.

2. Asmeņa montāža un spriegošana

Uzstādiet zāģa asmeni un nospriegojiet to. Vadotni vienmēr regulē attiecībā pret nospriegotu asmeni, jo tas nosaka atskaites līmeni, no kura tiek veikti mērījumi.

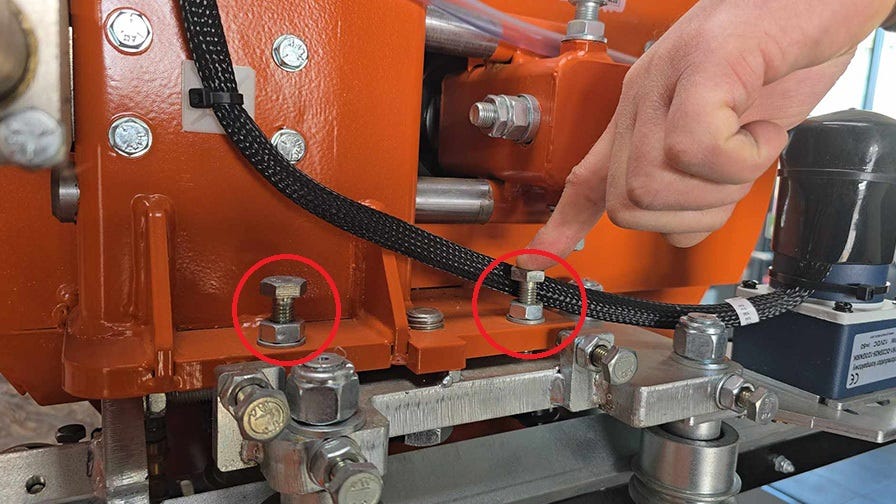

3. Vertikālā regulēšana

• Satuviniet virzošos rullīšus, lai tie būtu vienā līmenī.
• Izmēriet attālumu starp zāģa asmeni un vadotnes nekustīgo rullīti, pēc tam izmēriet attālumu līdz kustīgajam rullītim.
• Šiem attālumiem jābūt vienādiem.
• Atkārtojiet mērījumus ar izbīdītu vadotni – attālumiem arī vajadzētu palikt tādiem pašiem.

Ja vērtības atšķiras, veiciet regulēšanu:

• Atbrīvojiet apakšējo stiprinājuma skrūvi
• Izmantojiet horizontālās regulēšanas skrūves
• Pēc regulēšanas pievelciet apakšējā stiprinājuma skrūvi

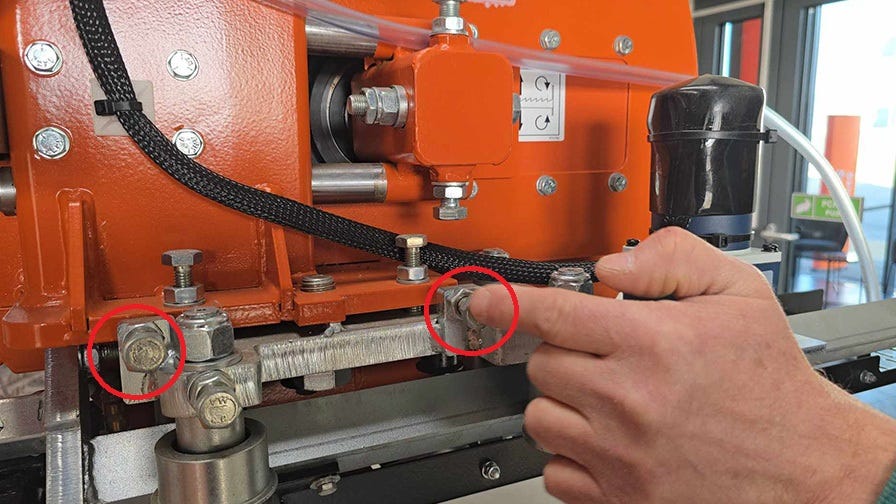

4. Horizontālā regulēšana

• Izmēriet attālumu starp zāģa asmeni un nekustīgā (pasīvā) vadotnes rullīša atloku – tam jābūt 3–4 mm.
• Arī uz kustīgā rullīša jāsaglabā vienāds attālums, kad vadotne tiek virzīta uz iekšu (rullīši ir tuvu viens otram) un kad tā tiek virzīta uz āru.

Ja vērtības atšķiras, veiciet regulēšanu:

• Atbrīvojiet apakšējo stiprinājuma skrūvi
• Izmantojiet vertikālās regulēšanas skrūves
• Pēc regulēšanas pievelciet apakšējo stiprinājuma skrūvi

Svarīgi! Pārliecinieties, ka attālums starp virzošā rullīša atloku un asmens malu ir vismaz 3 mm. Ja asmens pieskaras atlokam, tas var izraisīt viļņotu griešanu vai asmens plaisāšanu.

Zāģa vadotnes rullīši ekspluatācijas laikā nodilst, tāpēc tie regulāri jāpārbauda un jānoregulē ar regulēšanas skrūvēm.

Iespējamie brīvkustības rašanās cēloņi:

• Vadotnes sišanās pret baļķi, griezējgalvai atgriežoties
• Griezējgalvas nolaišana uz baļķa

Vēl viens faktors, kas negatīvi ietekmē virzošo rullīšu darbību, ir piesārņojums. No rullīšiem regulāri jānotīra ledus, smiltis, darva un zāģu skaidas.

Vadotne ir uzstādīta uz stieņa, kas arī regulāri jāpārbauda un jānotīra.

Zāģa vadotni darbina 12 V elektromotors. Motora birstītes ir regulāri jāpārbauda.

Ja jums ir kādi jautājumi par zāģa vadotnes iestatīšanu vai apkopi, sazinieties ar Wood-Mizer atbalsta dienestu – mūsu speciālisti jums palīdzēs!

***
