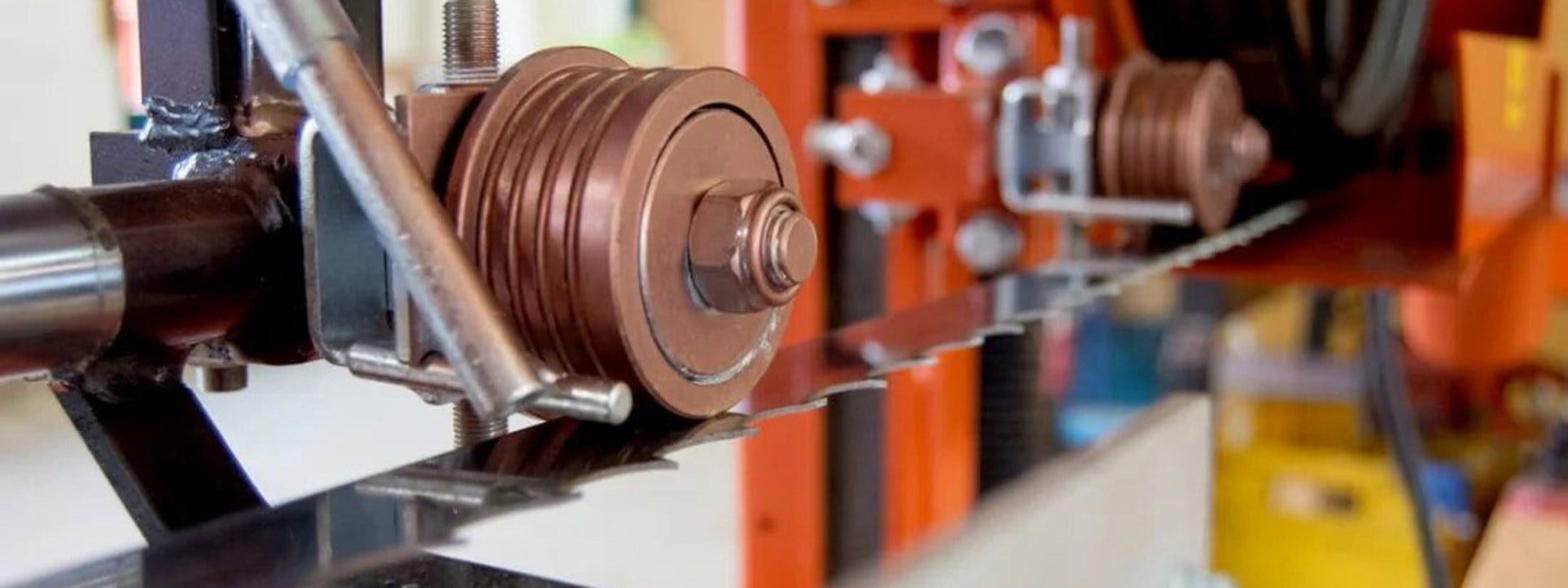

Kā noregulēt zāģa virzošos rullīšus?

Zāģa virzošie rullīši ir iekārtas zāģgalvas neatņemama sastāvdaļa. Wood-Mizer zāģēšanas iekārtas ir aprīkotas ar diviem zāģa virzošajiem rullīšiem: viens no tiem ir nofiksēts galvas piedziņas pusē, bet otra rullīša pozīciju var noregulēt no skriemeļa puses tukšgaitā.  Ievērojot tālāk sniegtos norādījumus, varēsiet pareizi noregulēt zāģa virzošos rullīšus.

Lai atvieglotu iekārtas regulēšanu, izmantojiet oriģinālās Wood-Mizer rezerves daļas.

Atcerieties, ka zāģa virzošo rullīšu regulēšana jāveic pēc skriemeļu noregulēšanas.

1. Pirms regulēšanas novietojiet zāģlentu uz skriemeļiem un nospriegojiet.

2. Iestatiet rullīšu pareizo spiedienu uz zāģlentu:

• Izmantojot mērlenti, izmēriet attālumu starp statni un zāģlentu (pieņemsim, ka šis attālums ir 250 mm).
• Noregulējiet rullīšu stāvokli tā, lai tie spiestu zāģlentu uz leju, samazinot attālumu starp zāģlentu un statni par 6 mm (šajā piemērā attālums starp statni un zāģlentu jāsamazina līdz 244 mm).

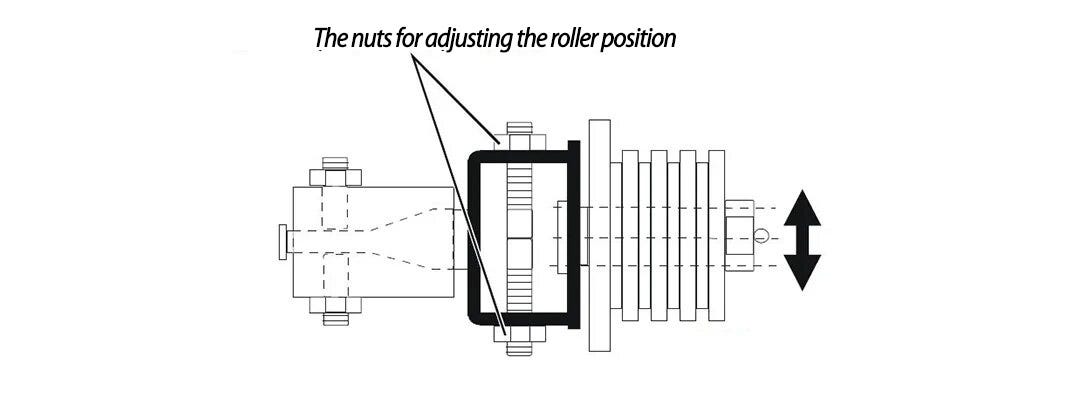

Rullīšu izvietojuma regulēšanas uzgriežņi

• Veiciet vēl vienu mērījumu, lai pārbaudītu iegūto zāģlentas izlieci attiecībā pret zāģa statni.

3. Noregulējiet virzošos rullīšus vertikālā plaknē, pārliecinoties, ka zāģlenta nesasveras uz augšu vai uz leju (pārbaudiet, vai zāģlenta ir paralēli izvietota).

• Pabīdiet zāģlentas virzošo sviru prom no iekārtas. Attālumam līdz tā tālākajai malai jābūt 15 mm.
• Izmantojiet speciālo regulēšanas instrumentu, kas tiek piegādāts kopā ar zāģēšanas iekārtu. Piestipriniet to pie zāģlentas blakus virzošajam rullītim. Regulēšanas instruments vienmēr jāizvieto starp zāģlentas zobiem. Pārliecinieties, ka tas neatbalstās uz zoba un cieši pieguļ zāģlentai.
• Izmantojot mērlenti, izmēriet attālumu starp zāģa statni un regulēšanas instrumenta apakšējo malu.
• Pārvietojiet iekārtas galvu gar statni tā, lai regulēšanas instrumenta priekšējais gals atrastos virs iepriekšējā mērījuma vietas, un atkārtojiet procesu.
• Mērījumiem jāsniedz identiski rezultāti. Ja tā nav, atskrūvējiet vienu no sānu piespiedskrūvēm saskaņā ar tālāk redzamo attēlu.

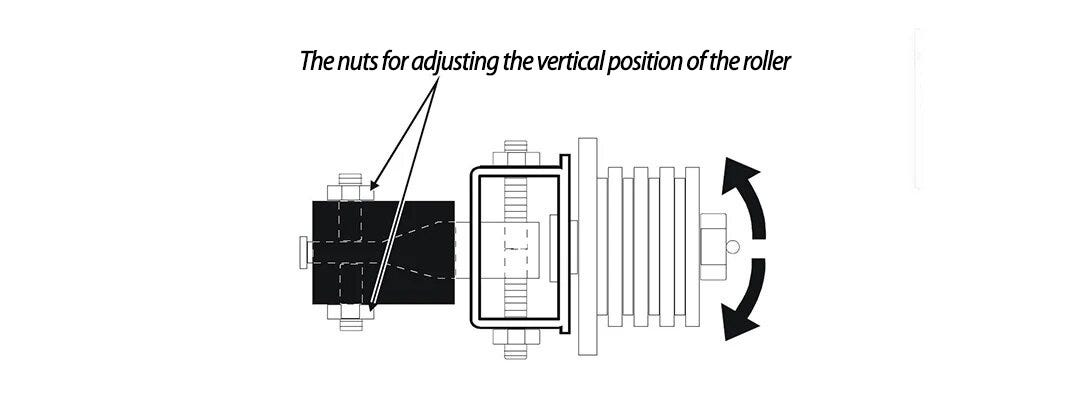

Rullīšu vertikālā izvietojuma regulēšanas uzgriežņi

• Pārvietojiet iekārtas galvu gar statni pretējā virzienā tā, lai regulēšanas instrumenta iekšējā daļa atrastos virs mērīšanas punkta, un atkārtojiet mērījumu, ievērojot iepriekš sniegtos norādījumus.
• Attāluma mērījumam instrumenta iekšējā galā ir jāatbilst iepriekšējiem diviem mērījumiem. Ja tā nav, noregulējiet zāģa vadotnes pozīciju atbilstoši iepriekš redzamajam attēlam.
• Novietojiet regulēšanas instrumentu pie otrā virzošā rullīša un atkārtojiet iepriekš minēto procedūru.
• Pēc regulēšanas vēlreiz pārbaudiet, vai zāģlentes novirze uz leju attiecībā pret statni ir 6 mm. Pēc tam palaidiet zāģlentas piedziņu uz dažām sekundēm un vēlreiz pārbaudiet šo parametru pēc apstāšanās.

4. Noregulējiet attālumu starp virzošo rullīti un zāglentu:

• Novietojiet asmens vadotni tā, lai rullīša atloks atrastos aptuveni 1,5 līdz 3,0 mm attālumā no zāģlentas aizmugurējās malas.
• Atskrūvējiet vienu sāna un vienu augšējo piespiedskrūvi, lai sasniegtu pareizo attālumu starp rullīša atloku un zāģlenti, kā parādīts attēlā zemāk.

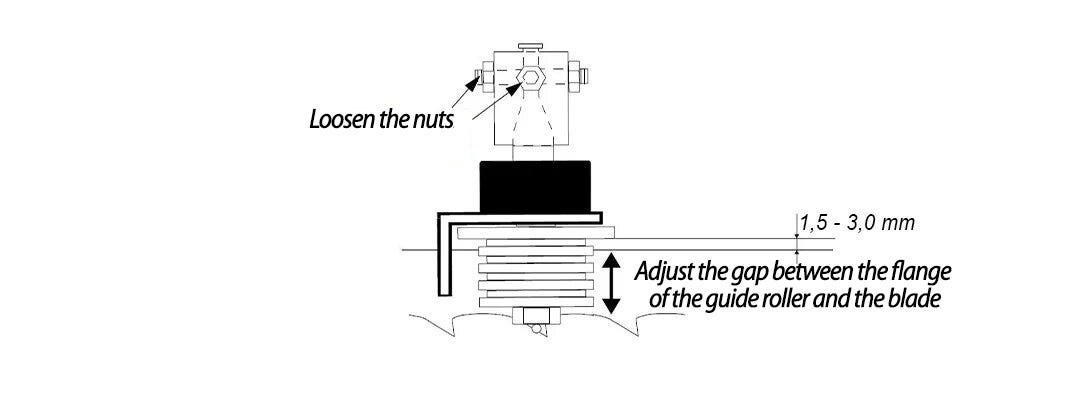

Atskrūvējiet uzgriežņus; noregulējiet spraugu starp rullīša atloku un zāģlenti.

• Pēc regulēšanas pabeigšanas pievelciet piespiedskrūves un veiciet to pašu regulēšanu otrajam zāģlentes virzošajam rullītim.

5. Noregulējiet virzošos rullīšus horizontālā plaknē:

• Pārvietojiet rullīšu virzošo sviru, līdz tā ir iecentrēta.
• Regulēšanas instrumentu izvietojiet centrā pretī virzošā rullīša priekšējai virsmai, kā parādīts attēlā zemāk.

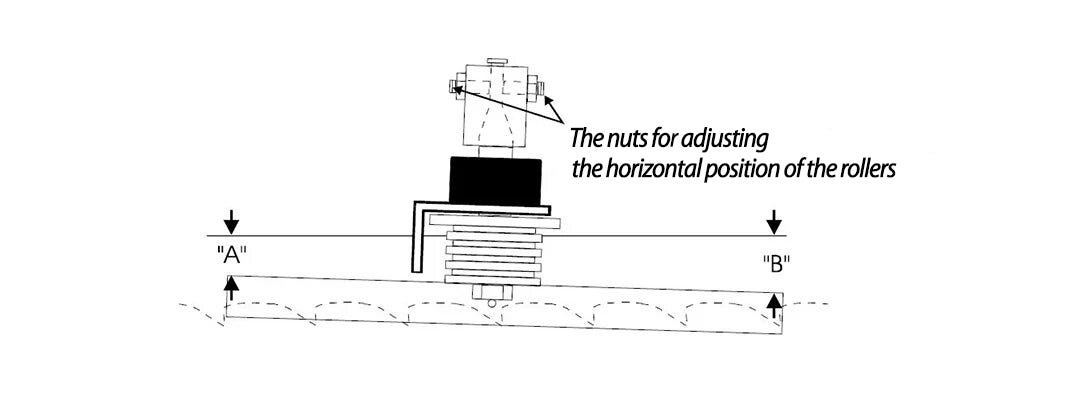

Rullīšu horizontālā izvietojuma regulēšanas uzgriežņi

• Izmēriet attālumu no zāģlentes aizmugurējās malas līdz regulēšanas instrumentam (attālums B, kā parādīts attēlā).
• Izmēriet attālumu starp zāģlentes aizmugurējo malu un regulēšanas instrumenta otru galu (attālums A, kā parādīts attēlā).
• Virzošais rullītis ir jāuzstāda paralēli zāģlentai vai nedaudz slīpi horizontālā plaknē, kā parādīts attēlā. Ja tā nav, noregulējiet rullīša horizontālo izlīdzinājumu, izmantojot sānu piespiedskrūves uz vadotnes.
• Pārbaudiet otrā zāģlentas virzošā rullīša izlīdzinājumu, atkārtojot iepriekš minētās darbības.


Ja pēc zāģa virzošo rullīšu iepriekš aprakstītās regulēšanas griešanas nevienmērība saglabājas, problēma, visticamāk, ir saistīta ar pašu asmeni.

***
