Kā uzstādīt taisnos nažus ēvelmašīnas griezējgalvā

Aplūkosim darbību secību, uzstādot vai nomainot taisnos nažus Wood-Mizer ēvelēšanas-frēzēšanas iekārtas griezējgalvā. Katrai griezējgalvai ir četras spraugas (rievas nažiem), no kurām divās vienmēr tiek uzstādīti taisnie naži, bet pārējās divās atkarībā no galdnieka uzdevumiem var ievietot gan taisnos, gan profilētos nažus.

Griezējgalva

(1) Skrūve
(2) Ķīlis
(3) Nazis
(4) Atspere
(5) Sešstūra atslēga


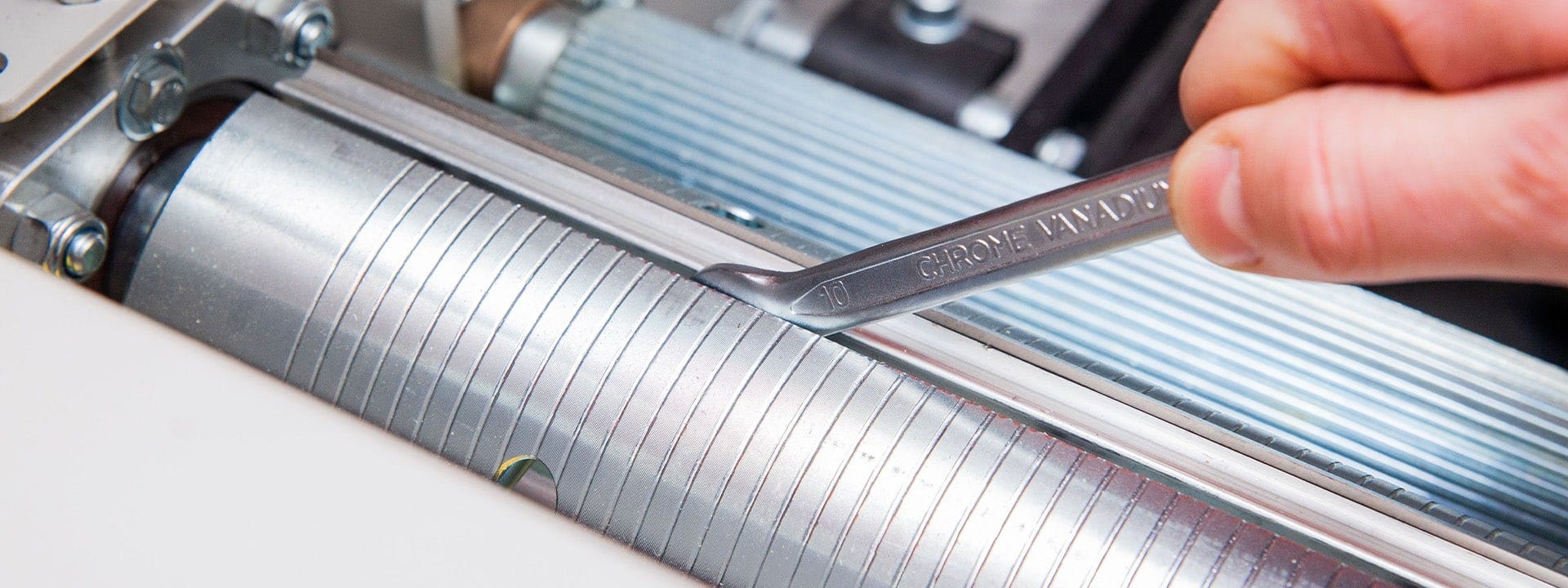

1. Atskrūvējiet piespiešanas ķīli (2), atskrūvējot skrūves (1), kas notur nazi.

2. Izņemiet nazi (3) un ķīli (2) no griezējgalvas spraugas. Atkārtojiet šo darbību visiem nažiem un ķīļiem griezējgalvā.

3. Attīriet griezējgalvas spraugas no netīrumiem un zāģskaidām.

4. Ievietojiet atsperes (4) griezējgalvas atbilstošajās spraugās, kas parādītas attēlā.

5. Ievietojiet nazi (3) un ķīli (2) griezējgalvas spraugā un pievelciet visas skrūves (1).

6. Uzstādiet regulēšanas diskus griezējgalvas abās pusēs, lai nažus nofiksētu spraugā. Atskrūvējiet skrūves (1) un noregulējiet naža (3) augstumu, izbīdot to līdz brīdim, kad sajūtat pretestību regulēšanas diskos, un pēc tam līdz galam pievelciet skrūves (1), sākot ar vidējo skrūvi un virzoties simetriski uz malās esošajām skrūvēm.

7. Uzmanīgi noņemiet regulēšanas diskus.

Naži tagad ir uzstādīti, un griezējgalvu var ievietot ēvelēšanas-frēzēšanas iekārtā. Šī vienkāršā taisno nažu uzstādīšanas vai nomaiņas procedūra aizņem apmēram 20 minūtes.

***
